Artnet SPI Denetleyici Ethernet DMX512 16CH …

FEL-CA2, SPI piksel kurulumları için Ethernet kontrolcüsüdür — gösteri ile piksellerin arasında yer alan kutudur. Medya sunucusu veya konsol, ağ üzerinden ArtNet konuşur; CA2 bunu alır, gösteri verilerini çözümler ve port başına 3 amperle 16 SPI piksel çıkışını sürer. Pikseller IC tarafından çalışır: 2811 sınıfı şeritler, APA102 noktalar ve spesifikasyonlarda adı geçen diğer uyumlu liste. Kurulum pikseller ile CV decoder ailesini karıştırıyorsa, çift DMX512 çıkış portları 2×512 kanalı aşağıdaki ray decoderlarına köprüler. Yapılandırma, yerleşik web sunucusu üzerinden yapılır, firmware yükseltmeleri çevrimiçindir ve DC5-24V besleme, panoda 5A sigorta içerir.

Port başına 3 amperle 16 piksel

16 çıkış portu, her biri 3 amperlik piksel yükünü sürer ve panoda yer alan 5A sigorta hatayı korur. Piksel sayıları port başınadır: 16 portun her birinde 340 RGB piksel — kontrolcü genelinde 5.440 piksel — veya port başına 256 RGBW piksel, 16 portta toplamda 4.096. Bu, şerit ve nokta kurulumlarının yüksek yoğunluklu ucudur: medya cepheleri, piksel matrisleri ve CV decoder'ın dört veya beş kanalıyla kapsanemeyen uzun adreslenebilir hatlar.

Desteklediği piksel IC'leri

Çıkış, IC adı ile SPI protokollerini konuşur — 2811, 8904, 6812, 2904, 1814, 1914, 5603, 9812, APA102, 2812, 9813, 3001, 8806 ve 2801 — şeritlerin ve noktaların taşıdığı belirteçler. Spesifikasyonlar tam listeyi içerir ve satış ekibi bunların ötesindekileri onaylar. Şeritteki IC'yi port yapılandırmasıyla eşleştirin ve pikseller adrese uygun şekilde çözülür — kontrolcü ile hat arasında yeniden lehimleme ve protokol dönüşüm kutuları gerektirmez.

Ağda ArtNet ve sACN

Ethernet tarafı, V1 firmware üzerinde ArtNet ve V2'de ArtNet ile birlikte sACN (E1.31) konuşur — aydınlatma ağlarının çalıştığı iki protokol. Tek bir Ethernet giriş hattı, tüm 16 port için gösteri verisini taşır, bu nedenle kontrolcü ağdaki herhangi bir düğüm gibi çalışır: konsol veya medya sunucusu adresini atar ve karşı taraftaki pikseller bunu takip eder. Kurulum istemedikçe masadan DMX hatları girmez.

Çift DMX512 çıkış

İki DMX512 çıkış portu, kutudan çıktığı gibi 2×512 kanalı taşır. Bu, serinin geri kalanına köprüdür: CV çözücüleri — DIN ray ailesi, ince gövdeler, sahne üniteleri — tümü DMX512'ye asılır ve CA2, piksellerle aynı gösteri dosyasından onları sürer. Portlarda pikseller, DMX'te çözücüler, tek ağ girişi hepsine besler.

Web sunucusu ve sabit yazılım

Yapılandırma, yerleşik web sunucusu üzerinden çalışır: port kurulumu, IC seçimi ve ağ ayarları tarayıcıda, sahada veya kurulum ağı üzerinden yapılır. Sabit yazılım güncellemeleri çevrimiçi yapıldığından, denetleyici yeni özellikleri ve protokol güncellemelerini merdivene çıkmadan alır. 5.440 piksellik bir kurulumun merkezinde yer alan bir kutu için bu, ekiplerin talep ettiği bakım yoludur.

Çalışma sınırları

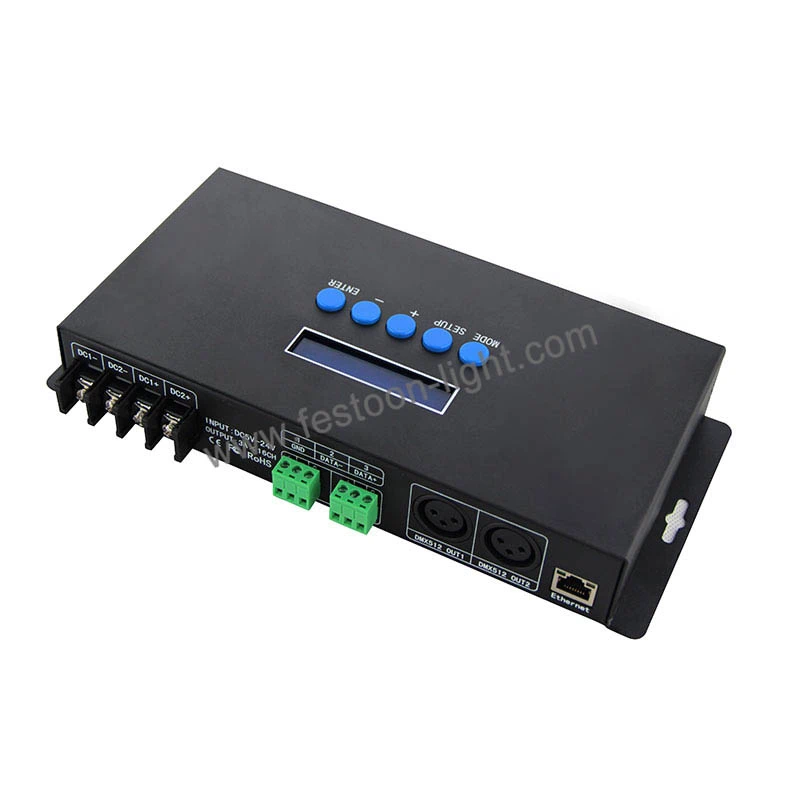

Çalışma sıcaklığı -20°C ile +55°C arasındadır; bu, denetleyicinin bulunduğu bitki odalarını, şaft dolaplarını ve rafları kapsar. Besleme, pano üzerindeki 5A sigorta ile DC5-24V'dir ve gövde boyutları 1.100g ağırlıkta L260×W146.5×H40.5mm'dir — yüzeyindeki terminal blokları, Ethernet ve iki DMX portu için boyutlandırılmış bir rafa ve dolaba uygun plakadır.

Nerede kullanılır

Denetleyici, piksel sayısı DMX kanalı bütçesini aştığı her yerde yerini hak eder: binlerce adreslenebilir nokta çalıştıran medya cephe ve bina çizgileri, gece kulübü ve sahne piksel matrisleri, kovalayan ve akan tematik ortam şeritleri ve yaratıcı tabela yapıları. Bir medya sunucusunun veya konsolu ArtNet konuştuğu ve uzak tarafın SPI pikseller olduğu her yerde, aradaki kutu budur.

Arasındaki konumu

CA2, çözücü ailesinin yukarı akışında yer alır: sinyal zincirinin Ethernet ve ArtNet tarafı, SPI pikselleri doğrudan 16 portundan sürer. CV çözücü ailesi — DIN ray üniteleri, ince gövdeler, sahne kutuları — çift DMX512 çıkışlarının aşağı akışında yer alır ve DMX'i şeritler için sabit voltajlı PWM'ye dönüştürür. İkisi birlikte kurulumu kapsar: portlardan pikseller, çözücülerden CV şeritler, her ikisini de sürten tek gösteri dosyası.

Alıcılar neden alternatiflere karşı FEL-CA2'yi seçiyor? Müşterilerden duyduklarımız şunlar:
Tek kutudan 5.440 piksel. Her biri 340 RGB pikselin 16 port — DMX kanal bütçelerini aşan yüksek yoğunluklu kurulumlar tek denetleyiciden çalışır.
IC listesi sayfada. 2811, APA102, 6812, 2801 ve spesifikasyonda belirtilen diğer SPI protokolleri — şeridi eşleştir, portu ayarla, iş bitti.
Ağ üzerinde ArtNet ve sACN. V2 yazılımı her ikisini de destekler — aydınlatma ağları ve medya sunucularının fiilen kullandığı protokoller.
Çift DMX512 çıkışı. Aşağı akıcıdaki CV çözücü ailesini köprüleyen 2×512 kanal — tek bir gösteri dosyasından pikseller ve şeritler.
Kart üzerindeki web sunucusu. Yapılandırma tarayıcıda yapılır ve firmware güncellemeleri çevrimiçi yapılır — ayar değişikliği için merdiven tırmanmaya gerek yok.
Kart üzerindeki 5A sigorta. Çıkış koruması DC5-24V'de kutunun içine yerleştirilmiştir.

FEL-CA2, gösteri ile piksellerin arasına oturur — DMX kanal bütçesini aşan SPI kurulumları için Ethernet denetleyicidir.
Medya cephaneler ve bina pikselleri. Cephe boyunca binlerce adreslenebilir nokta, medya sunucudan gelen ArtNet hattı, çalışmaları taşıyan 16 port ve ofisten port yapılandırmasını yöneten web sunucusu.
Gece kulüpleri ve sahne matrisleri. Ağ üzerinden canlı olarak çözülen piksel barlar, paneller ve mover-look ekipmanları, CV şeritlerini köprüleleyen çift DMX512 çıkışları ve yanlarındaki ray dekoderleri.
Tematik ortamlar. Takip ve akış şeritleri, sahneleme sahnelerinden geçiyor; IC listesi, sahne dükkânının taktığı noktalara uyuyor.
Yayın ve TV setleri. Kameranın altındaki piksel fonları, aydınlatma ağından beslenen ve rig'in geri kalanı ile birlikte V2 yazılımında sACN.
Yaratıcı tabelalar. Adreslenebilir harfler ve şekiller, web sunucu bir saha ziyareti olmadan port yapılandırmasını yönetiyor.
Aşağı akışta, CV kodlayıcı ailesi — DIN rayı üniteleri, ince gövdeler ve sahne kutuları — çift DMX512 çıkışlarına bağlıdır ve aynı gösteri dosyası altında sabit gerilim şeritlerini çalıştırır.
