Pecah Kod DMX 3 Saluran DMX512

FEL-CD202 ialah pengkod tetap voltan 24-kanal untuk pemasangan jalur multi-zon. Dua puluh empat saluran PWM pada 3 ampere setiap satu — lapan pemasangan RGB pada tiga saluran setiap satu, atau 24 keluaran saluran tunggal — dari satu kotak dan satu laluan alamat DMX. Bekalan elektrik julat sendiri merentasi DC5-24V, menjadikannya jalur kuasa terluas dalam keluarga pengkod: 360 watt pada 5V, 860 pada 12V, 1,720 pada 24V. Garis DMX512/1990 mendarat pada XLR-3R atau blok tembereng, pengkod 4096-darat mengekalkan ralat lancar, dan sepuluh corak terbina dalam berjalan pada 8 laju apabila meja tidak digunakan. Badan adalah padat L125×W52×H40mm pada 320g, duduk bersama pemasangan yang dikawal.

Dua puluh empat saluran pada 3 ampere

Pengkod membawa 24 saluran PWM voltan malar pada 3 ampere per saluran — sehingga 72 ampere merentasi kotak, di mana angka kuasa berasal: 360 watt pada 5V, 860 pada 12V, 1,720 pada 24V. Bilangan saluran ialah yang menjadikannya unit multi-zon: lapan pemasangan RGB mengambil tiga saluran setiap satu, lapan pemasangan putih dwi mengambil dua setiap satu dengan saluran lebihan, dan jalur warna tunggal mengambil satu saluran per litar. Zon pengkod dari dua puluh empat alamat DMX berturutan, dan setiap saluran berjalan pada voltan yang dihantarkan oleh bekalan.

4096 aras kelabu

Saluran pengkod pada 4096 aras kelabu — resolusi 12-bit. Pengkod 8-bit mempunyai 256 langkah, dan beberapa langkah pertama kelihatan kasar apabila LED dipudar; dengan 4096 langkah, ralat yang sama bergerak dalam penambah yang mata baca sebagai berterusan. Merentasi pembinaan zon-lapan, peralihan malam perlahan mengekalkan barisan pada setiap zon pada satu masa, dan pemasangan yang kelihatan kamera tidak melangkah.

XLR-3R dan blok terminal

Garis DMX512/1990 mendarat dengan dua cara: XLR-3R untuk pengebelan panggung dan acara, serta blok terminal untuk panel dan kabinet tempat garis tiba pada konduktor yang telah ditiup. Rantai daisy-chain terus berlanjut dari sambungan mana pun yang tiba pada larian, dari dekod ke dekod melintasi zona. Dua puluh empat kanal mengambil dua puluh empat alamat DMX berurutan, dan pengalamatan ditetapkan pada unit.

Lingkaran kerja

Suhu operasi berkisar dari -20°C hingga +55°C, yang mencakup bilik tanaman, rongga langit-langit, dan kotak penerbangan yang dilalui instalasi. Tubuhnya berukuran L125×W52×H40mm dengan berat 320g — kotak berukuran sedang yang ringkas, lebih besar daripada strip tipis dan lebih kecil daripada unit CV besar, dengan terminal melintasi wajahnya. Ia ditempatkan bersama pemasangan yang digerakkan, di tempat yang kering, dekat dengan strip yang dijalaninya.

Di mana ia digunakan

Dekoder ini mendapatkan tempatnya pada pembangunan multi-zona: bagian depan hotel di mana delapan zona RGB beroperasi dari satu kotak, restoran di mana ceruk, bar, dan relung berbagi satu dekode, lantai ritel di mana rak dan skema jendela didekode bersama. Di mana pun instalasi membutuhkan lebih banyak kanal daripada yang dibawa dekode empat atau lima kanal — tetapi bukan unit rel 24 dan 32 kanal — inilah setnya.

Sepuluh corak, 8 kelajuan

Dekoder ini mempunyai sepuluh corak terbina dalam dengan 8 kelajuan boleh laras — program berubah sendiri yang mengekalkan rupa tanpa meja kawalan aktif. Papan kedai dan pemasangan tanpa pengawasan memaparkan tayangan sendiri daripada dekoder, dan tetapan kelajuan mengekang rentak peralihan. Apabila meja kawalan tiba, unit yang sama beroperasi sebagai hamba bawah barisan DMX512/1990 dan corak tersebut berehat.

Merancang pemasangan

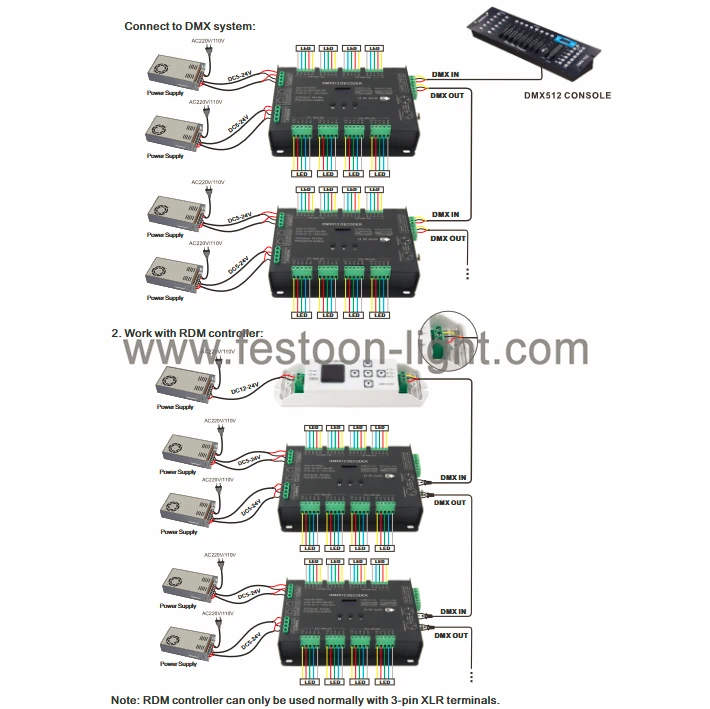

Kira beban setiap pengurai berdasarkan jalur: penilaian 3-ampere setiap saluran dan jalur kuasa yang mengikuti voltan — 360 watt pada 5V, 860 pada 12V, 1,720 pada 24V. Biarkan ruang kosong di bawah penilaian setiap saluran sebagai ganti membebankan hingga ke had. Saizkan PSU untuk beban tersambung plus margin, pastikan input dan output DMX pada sambungan yang digunakan oleh rangkaian tersebut, dan berikan pengurai itu alamat permulaan — zon mengambil saluran berturutan dari situ. Rangkaian daisy-chain membawa baris kepada pengurai seterusnya dalam pemasangan tersebut.

Membuat pilihan pengurai dalam julat

Keluarga pengurai DMX dibahagikan mengikut badan, bilangan saluran dan jenis output. CD202 ialah set 24-saluran CV pelbagai zon ini pada DC5-24V. Siri CD269 membawa set 24- dan 32-saluran pada rel DIN, dan CD201 ialah pengurai RDM 32-saluran. Badan nipis membawa set yang lebih kecil — CD204 satu saluran pada 10 amp, CD205 dua saluran pada 8, CD206 tiga saluran RGB, CD207 RGBW dengan saluran putih 9-amp, dan CD208 pengurai RDM dengan skala kelabu 16-bit. CD206-4 dan CD209 ialah badan pentas bebas dengan XLR-3 dan RJ45, CD203 ialah kotak besar yang mampu menerima penutup, CD23 ialah set arus tetap untuk LED 1-watt telanjang, dan CD250 ialah unit luaran IP67.

Mengapa pembeli memilih FEL-CD202 berbanding alternatif lain? Inilah apa yang didengari daripada pelanggan:
Dua puluh empat saluran daripada satu kotak. Lapan pemasangan RGB pada tiga saluran setiap satu, atau 24 output satu saluran — binaan pelbagai zon berjalan melalui satu pengurai berbanding susunan unit empat saluran.
Julat kuasa terluas dalam keluarga tersebut. Input auto-ranging DC5-24V, pada 360 watt jalur 5V, 860 pada 12V atau 1,720 pada 24V.
4096 tahap kelabu. Pudar bergerak dalam langkah 12-bit yang dibaca mata sebagai berterusan — setiap zon mengekalkan garisnya pada hujung rendah.
Sepuluh corak pada 8 kelajuan. Program berubah-sendiri mengekalkan rupa bebas apabila tiada meja sedang berjalan.
XLR-3R dan blok terminal. Penebatan pentas dan konduktor panel mendarat pada pengenkod yang sama.
3 ampere setiap saluran. 72 ampere merentas kotak di siling, dengan ruang kepala yang diperlukan oleh jaluran multizon panjang di setiap zon.

FEL-CD202 memandu pembinaan jalur zon berbilang — penguraian saluran 24 yang mengendalikan seluruh pemasangan dari satu titik kawalan.
Pemasangan hotel dan restoran. Rak, bar dan ceruk sebagai lapan zon RGB dari satu pengurai, pudar tahap 4096 memastikan setiap zon pengalihan malam berterusan pada satu masa, zon demi zon.
Fasad dan garis bangunan. Zon setiap tingkat yang ditapis dalam kumpulan, 24 salur pada 3 amp membawa jalur ke atas elevasi.
Skema runcit dan tingkap. Rak, ceruk dan latar belakang tingkap yang disiforkan bersama, sepuluh corak terbina pada 8 kelajuan mengekalkan rupa di luar waktu perniagaan.
Peralatan pentas dan acara. XLR-3R mengambil baris meja, 24 saluran CV membekalkan pembinaan jalur, corak meliputi cela semakan bunyi.
Pemasangan panel dan kabinet. Blok terminal mengambil baris apabila ia tiba pada konduktor terkelupas, badan kompak 320g berada di sebelah PSU dan terminal yang dilayaninya.
Untuk pemasangan yang lebih kecil, badan nipis CD204 hingga CD208 membawa set satu-ke-empat saluran; untuk unit saluran tinggi dipasang rel, siri CD269 menjalankan 24 dan 32 saluran, dan CD201 ialah set RDM 32-saluran.
